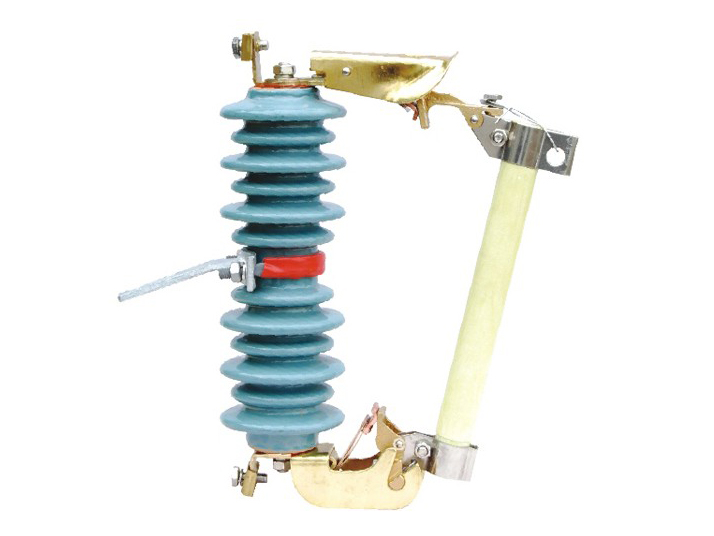

RN3跌落式熔斷器（陶瓷式）
一、概述
RW3-10KV高壓跌落式熔斷器，及拉負荷跌落式熔斷器是戶外高壓保護電器。它裝置在配電變壓器高壓側或配電線支干線路上、用作變壓器和線路的短路、過載保護及分、合負荷電流。
RW3-10KV高壓跌落式熔斷器高壓跌落式熔斷器，由絕緣支架和熔絲管二部分組成，靜觸頭安裝在絕緣支架兩端，動觸頭安裝在熔絲管兩端，熔絲管由內層的消弧管和外層的酚醛紙管或環氧玻璃布管組成。拉負荷跌落式熔斷器增強彈性輔助觸頭及滅弧罩，用以分，合負荷電流。
RW3-10KV高壓跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流時熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱，分解出大量的氣體，使館內形成很高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部動觸頭失去張力二下翻，鎖緊機械，釋放熔絲管，熔絲管跌落，形成明顯的開斷位置。當需要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜動觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。
二、用途
HRW3-10KV高壓跌落式熔斷器，適用于35kv及以下電壓頻率50Hz電力系統中，作輸電線路、電力變壓器過載和短路保護，分合額定負荷電流只用，機械壽命≥2000次。
三、使用條件
1.適用于環境溫度上限40℃，下限-30℃之內。
2.海拔不超過1000m，風速不大于35m/s
3.熔斷器不適用于下述場所
3.1有燃料或爆炸危險的場所。
3.2有劇烈震動或沖擊的場所。
3.3有異電化學氣體作用及嚴重空氣污穢，煙霧地區。
四、技術參數
|
產 品 型 號 |
|
|
|
|
|
|
|
||||||||||||||
|
RW3-10/100(200) |
10 |
100（200） |
6.3(8.0) |
110 |
42 |
320 |
6.3 |
||||||||||||||
|
HRW3-10/100(200) |
10 |
100（200） |
6.3(8.0) |
110 |
42 |
350 |
2.5 |
||||||||||||||
|
RW4-10/100(200) |
10 |
100（200） |
6.3(8.0) |
110 |
42 |
320 |
6.4 |
||||||||||||||
|
RW7-10/100(200) |
10 |
100（200） |
6.3(8.0) |
110 |
42 |
320 |
6.4 |
||||||||||||||
|
RW10-10F/100(200) |
10 |
100（200） |
6.3(8.0) |
110 |
42 |
320 |
7.0 |
||||||||||||||
|
HRW10-10F/100(200) |
10 |
100（200） |
6.3(8.0) |
110 |
42 |
350 |
3.8 |
||||||||||||||
|
RW11-10/100(200) |
10 |
100（200） |
6.3(8.0) |
110 |
42 |
320 |
7.8 |
||||||||||||||
|
HRW11-10(200) |
10 |
100（200） |
6.3(8.0) |
110 |
42 |
350 |
3.5 |
||||||||||||||
|
PRWG1-12/100(200) |
12 |
100（200） |
6.3(8.0) |
110 |
42 |
320 |
8.8 |
||||||||||||||
|
RW5-35/100(200) |
35 |
100（200） |
6.3(8.0) |
170 |
70 |
870 |
30 |
||||||||||||||
|
HRW5-35/100(200) |
35 |
100（200） |
6.3(8.0) |
170 |
70 |
870 |
15 |
